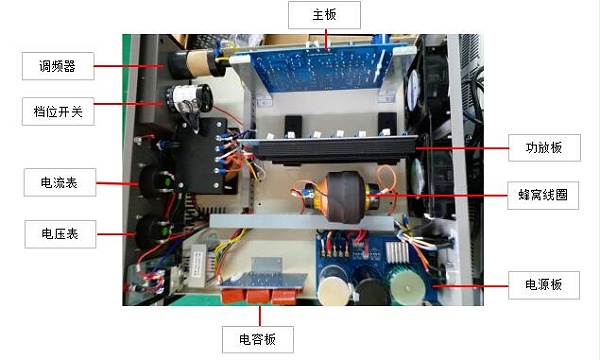

一、口罩机超声波电箱内部结构：

二、电箱调试操作步骤：

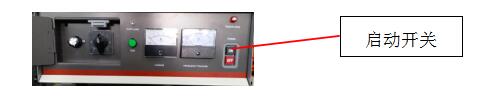

步骤（一）：先将电箱电源线接入220V电源，按前面板“ON”启动开关，（注意此时先暂不接入换能器接口，确定电箱正常通电运行后再将换能器连接接头插入电箱后板对应的接口内。

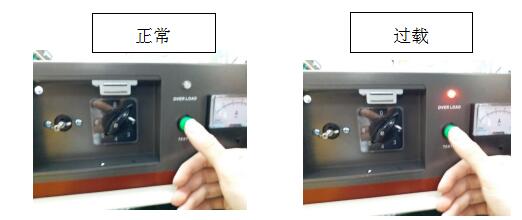

步骤（二）：先将档位开关调至1档位置，按发波按钮，并观察指示灯的状态，指示灯不亮表示“正常”，指示灯亮表示“过载”，如下图所示：

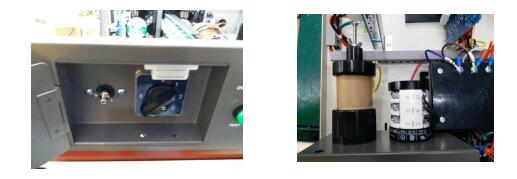

 过载情况处理：如调试过程中出现过载，扭动调频器螺丝丝杆，直到不再出现过载为止。

步骤（三）：1档位正常后，将档位开关调至6档位置，同步骤（二）一样操作，直到不再出现过载为止即可。

三、超声波焊接机电箱调试异常处理：

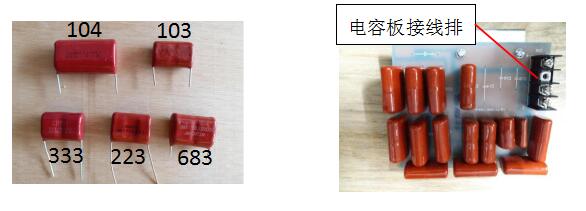

2、电容板调整方法：分别取103、104、223、333、683电容逐一接入电容板接线排进行调试（如：一个电容不行再换一个电容试试），直到正常发波为止（接入电容时先切断电箱电源）；

3、电容插针接法：电容的两个插针先接入电容板接线排3、4角，如没有效果再将电容调整接到2、3角，增加的电容接好后，按上面的操作步骤进行调试，直到正常发波为止（如：一个电容不行再换一个电容试试，直到正常发波）。
